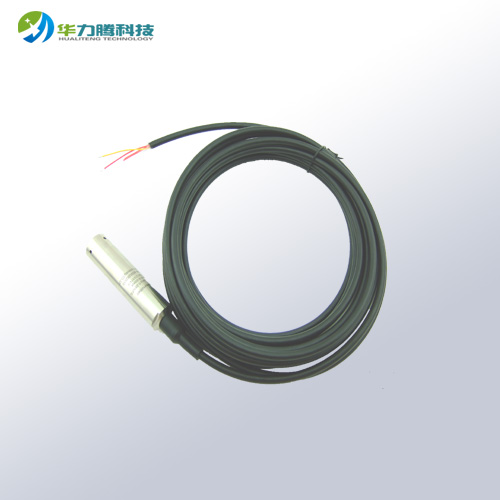

HLT-601 液位變送器

一、 概述

液位變送器、采用進口傳感器壓力敏感元件,用計算機激光調阻進行溫度補償,采用一體化接線盒設計。具有專用接線端子以及數字顯示，安裝、校驗、維修方便。本系列產品適應于石油、水利、化工、冶金、電力、輕工、科研、環保等各種企事業單位，實現對液位高度的測量并適用于各種場合全天候環境及各種腐蝕性流體。

二、 主要特點

多種量程選擇；數字壓力顯示；零點、量程調試方便；反向極性保護及限流保護；抗雷擊、抗沖擊；本質安全防爆；體積小、外形美觀、性價比高；高精度、高穩定性、高可靠性；

三 、技術性能

u 量程選擇 ：0~1m。。。100m

u 輸出信號：4-20mA

u 電源電壓：8～30VDC

u 精度等級： 0.25%  0.5%

u 允許過載：標準量程的150%

u 使用溫度：-40℃～80℃ （特殊特訂）

u 長期穩定性：≤±0.2%FS/年

u 防護等級：Ip65

u 密封材料:  丁腈橡膠   氟素橡膠

u 壓力接口 : 1Cr18Ni9Ti

u 外殼材料：模壓鑄鋁

u 傳感器膜片：不銹鋼316L

四、 外型尺寸

   五、電氣接線

1、RS485接線：

1.紅:電源＋   2黃:電源﹣  3藍：RS485A  4 綠：RS485B

2、4-20mA接線

1紅:電源+  2黃:電源-

3、電壓0-5V接線

1紅:電源+  2黃:電源-  3藍:OUT

    信號線可采用雙絞線。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要在強電設備附近通過。

    信號線也可以浮空或在信號回路中任何一點接地，變送器外殼也可以接地或不接地。

  因?yàn)樽兯推魍ㄟ^電容耦合接地，所以檢查絕緣電阻時，不能用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。

六、注意事項

1、請按圖示接線方法正確接線。若接反，由于變送器內部采用了保護措施，將無信號輸出。變送器接通電源即可工作，但預熱30分鐘后的輸出信號較穩定可靠。

2、該變送器使用在對硅和不銹鋼無蝕害的介質中（特殊防腐型除外）。

3、所測系統可出現的最大壓力不能超過額定過載值，變送器背壓端不能直接接導電性、腐蝕性液體或氣體，液位密封型導氣電纜的導氣孔不能堵塞。

4、嚴禁將尖而硬的東西伸入壓力輸出孔，齊平膜型變送器的膜片不能用手等任何東西碰撞。

5、本產品屬精密的一次測量儀表，嚴禁隨意摔打，強力夾持，拆卸或用尖銳的金屬器具捅引壓孔。

 6、輸出異常，停機檢查，若屬產品質量問題隨保修卡和使用說明書一起返回本廠維修和退換。

7、非專業人員請勿拆開儀表線路板或更改其它裝置。
