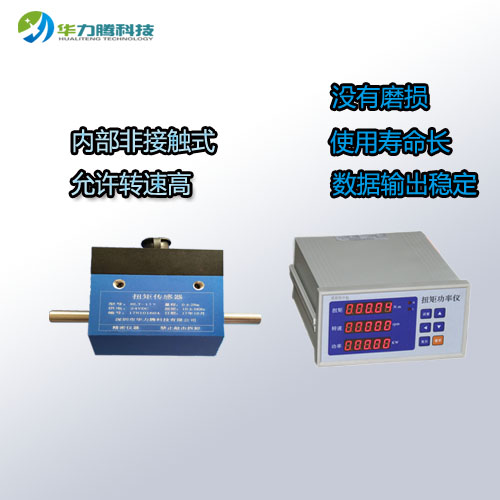

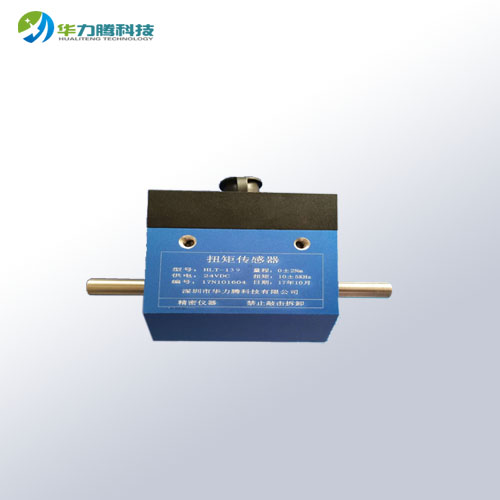

HLT-139微型動態扭矩傳感器

一,應用范圍:

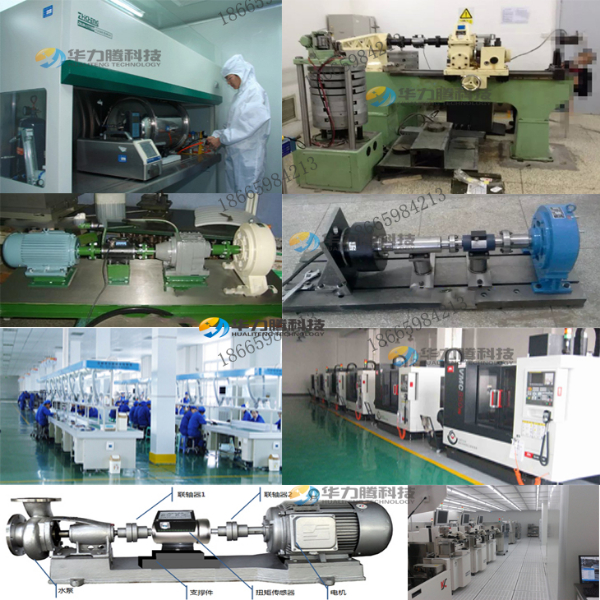

HLT-139系列傳感器是一種測量各種扭矩,轉速及機械功率的精密測量儀器.應用范圍十分廣泛,主要用于:
1,電動機,發動機,內燃機等旋轉動力設備輸出扭矩及功率的檢測;
2,風機,水泵,齒輪箱,扭力板手的扭矩及功率的檢測;
3,鐵路機車,汽車,拖拉機,飛機,船舶,礦山機械中的扭矩及功率的檢測;
4,可用于污水處理系統中的扭矩及功率的檢測;
5,可用于制造粘度計;
6,可用于過程工業和流程工業中.
二,基本原理:
扭矩的測量:采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電
源即可測得該彈性軸受扭的電信號.將該應變信號放大后,經過壓/頻轉換,變成與扭應

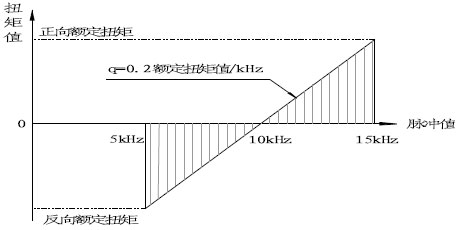

變成正比的頻率信號.如圖所示:

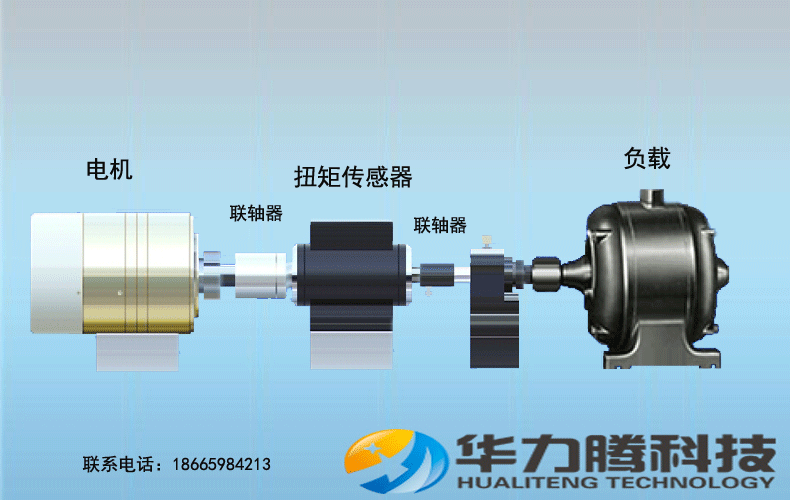

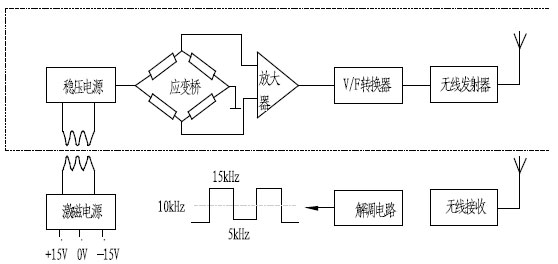

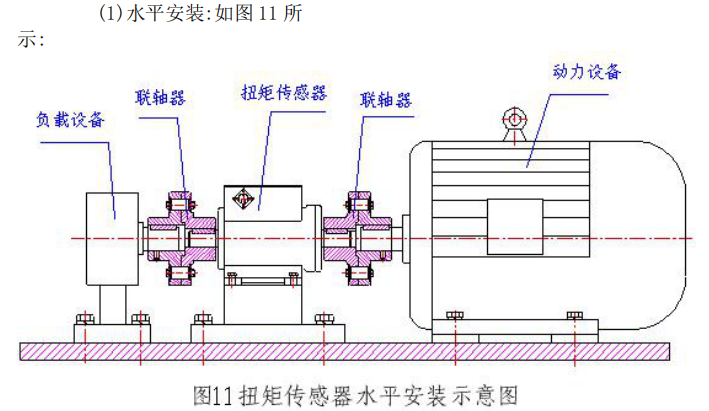

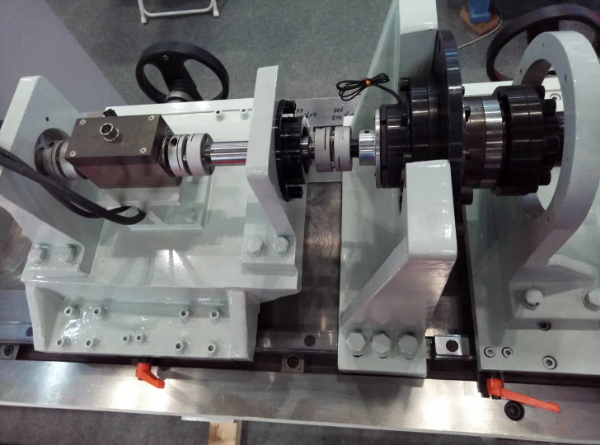

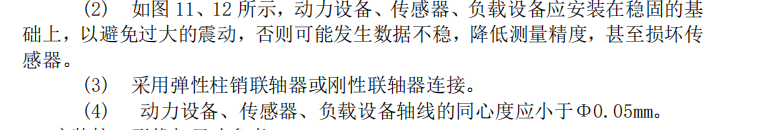

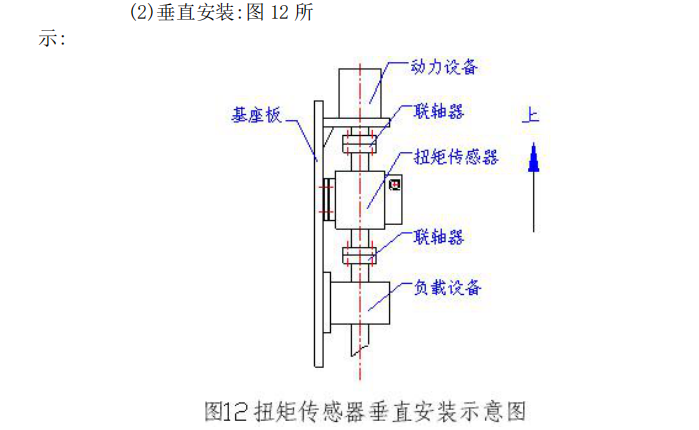

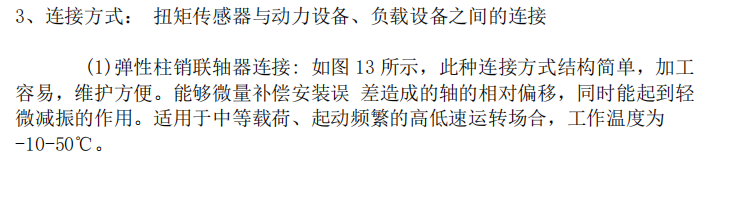

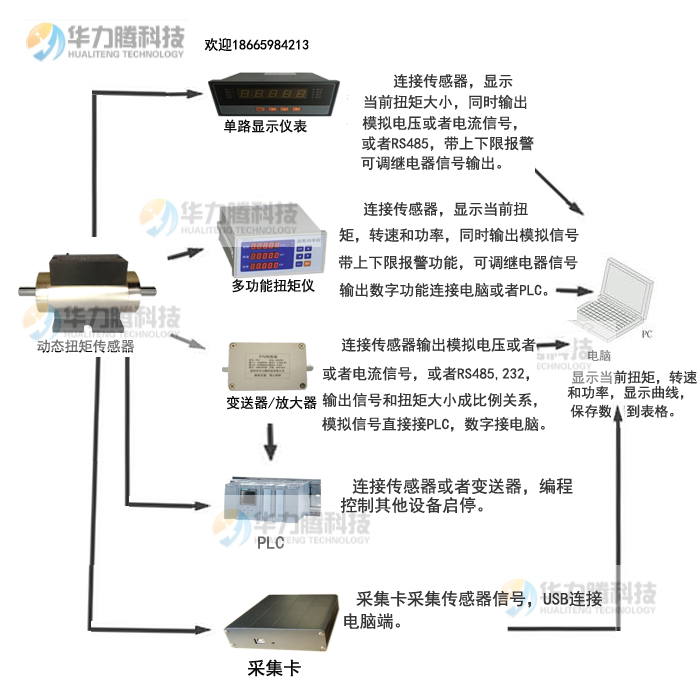

應用原理圖：

轉速的測量: 轉速測量采用磁電碼盤的方法進行測量,每一磁電碼盤均有
60-1024(可選)個齒,軸帶動磁電碼盤每旋轉一周可產生60-1024（可選）個脈沖,高速或中速采樣 時可以用測頻的方法,低速采樣時可以用測周期的方法測出準確的轉速.加碼盤編碼器可以同時測量角度。本傳感器精度可達±0.1%～±0.5%(F·S).由于傳感器輸出為頻率信號,所以無需AD轉換即可直接送至計算機進行數據處理.本傳感器的測速方法采用內置測速,訂貨時用戶需注明是否監測轉速或者角度信號!

三,產品特點:

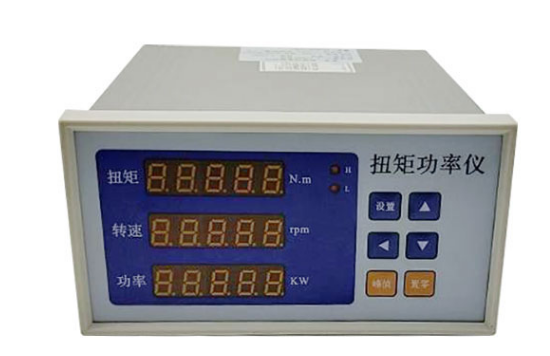

信號輸出波形方波幅度可選5V/12V/15V/24V.勿需預熱過程.檢測精度高,穩定性好,抗干擾性強.不需反復調零即可連續測量正反扭矩.體積小,重量輕,易于安裝.傳感器可脫離二次儀表獨立使用,只要按插座針號提供±15V(200mA)的電源,即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號.

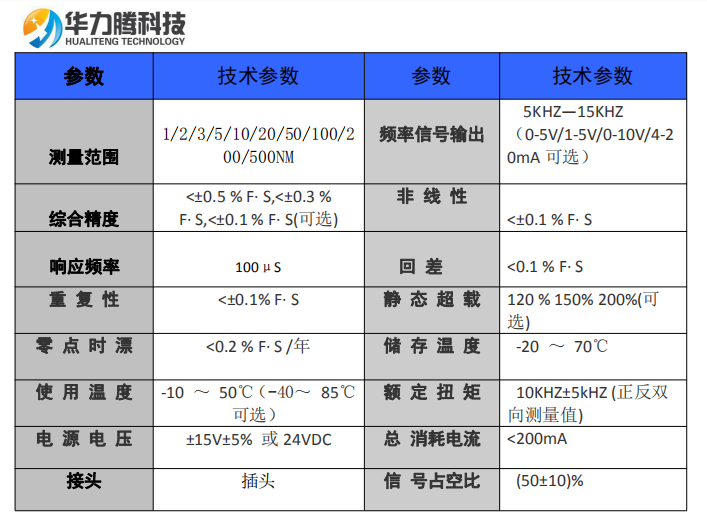

四 基本參數：

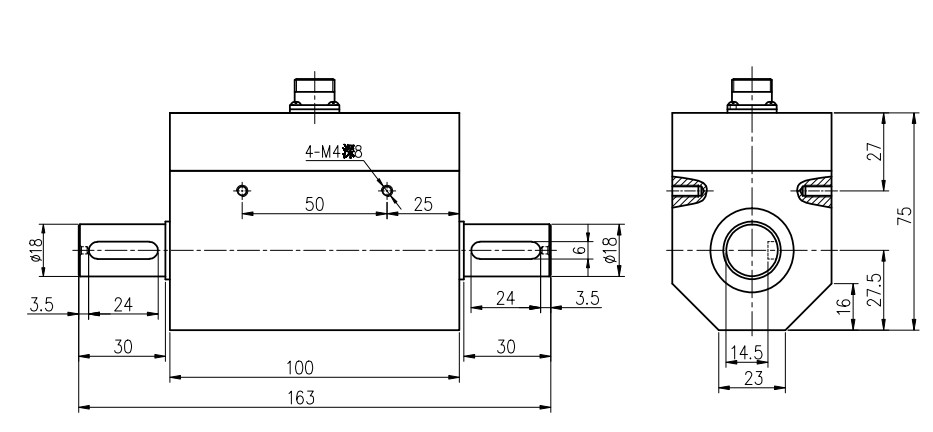

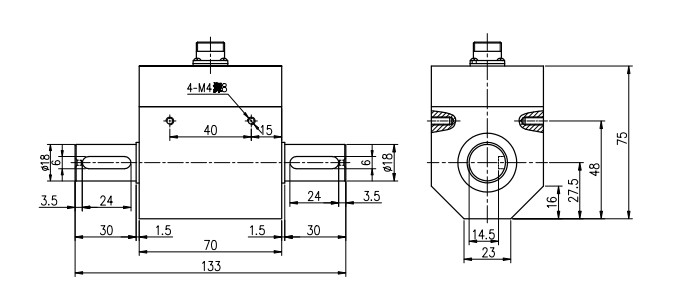

單獨測量扭矩不測量轉速尺寸如下圖：

扭矩和轉速同時測量尺寸圖如下：

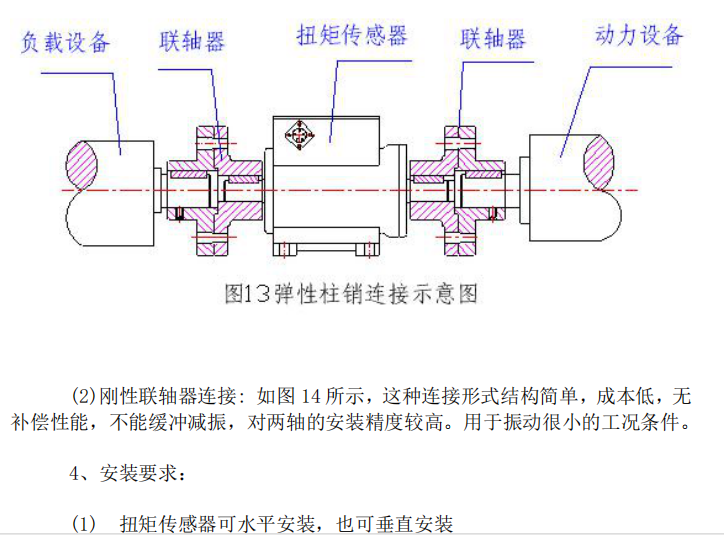

五：電器連接：

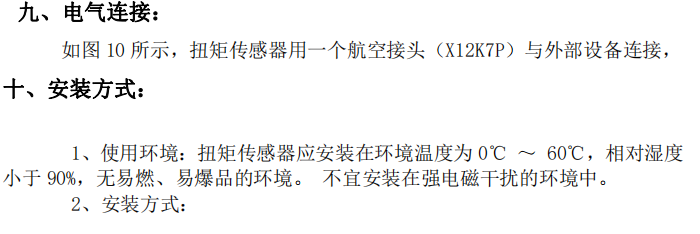

電氣連接:扭矩傳感器用一個航空接頭（Y50X）連接器與外部設備連接,

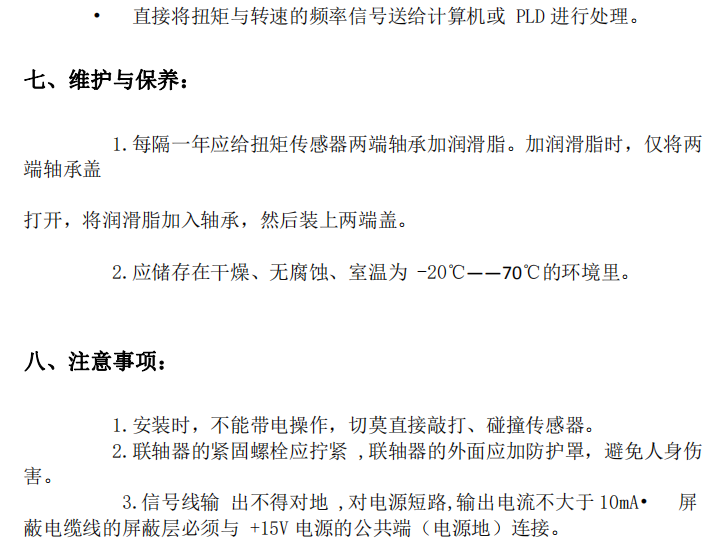

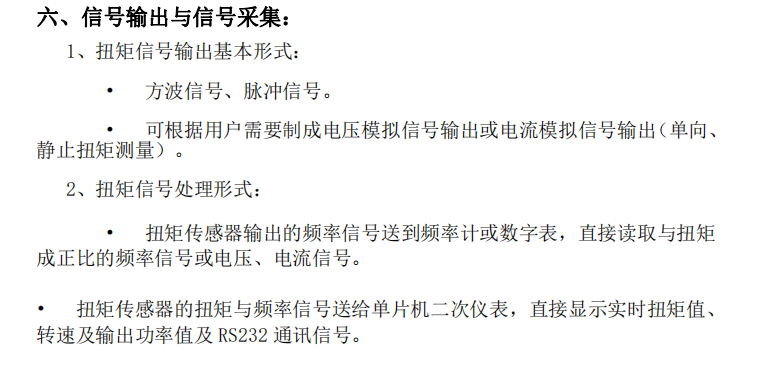

插座端固定在機殼上.
