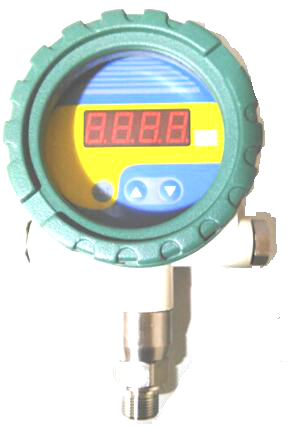

HLT-505B數顯壓力變送器

一、概述

  數顯壓力變送器是集壓力測量，顯示，輸出于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，由LED顯示器顯示出實際的壓力值。使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示。

二、特點

◆4位LED數碼管顯示,分辨率高,無視值誤差.

◆100標準儀表安裝

◆參數修正功能,現場能對儀表零點,誤差值進行修正

◆4~20mA標準信號輸出（可選）

三、技術參數

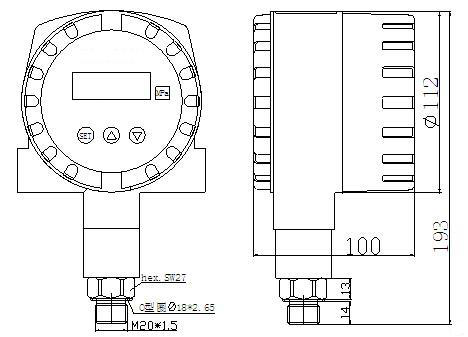

四、外形尺寸（參考，特殊可定制）

五、安裝

5.1機械連接：

   可以通過壓力管接頭直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注:量程小于100KPa時必須垂直安裝.

5.2電氣連接：

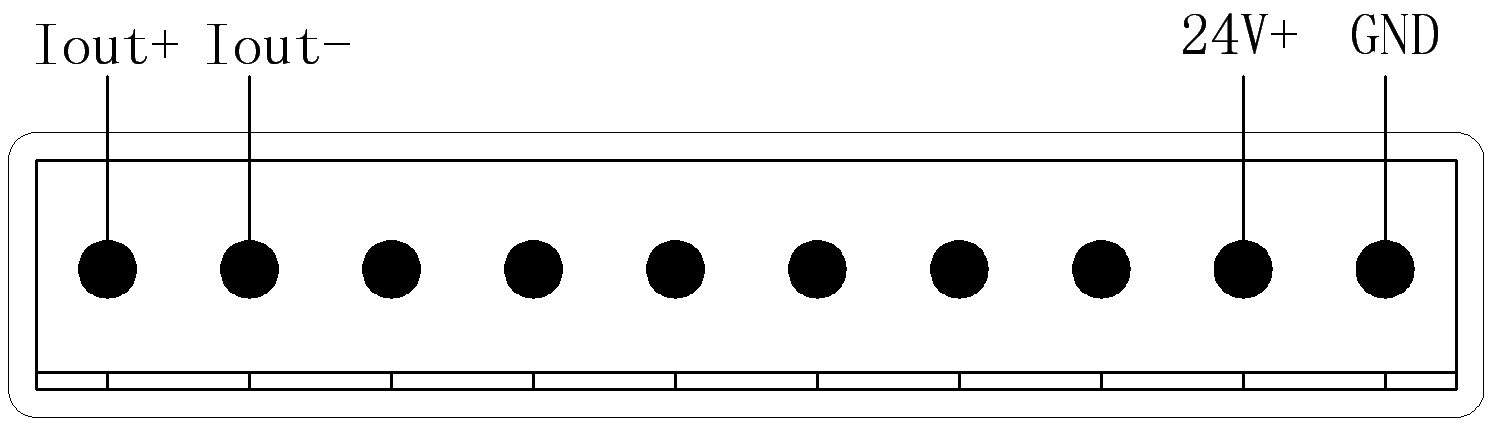

接線定義：

(24V+)：電源＋      (GND)：電源-

(Iout+)：4~20mA+    (Iout-)：4~20mA-

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短

●采用屏蔽線

●盡量避免直接接近引起干擾的電子裝置的接線

●若用微型軟管安裝，殼體必須單獨接地

六、使用須知

1.儀表儲藏與使用應在適宜環境溫度和濕度.

2.儀表接頭在連接管路時應盡量同心平服.

3.儀表連接電源時應參照5.2電氣連接進行操作

4.輸出異常，停機檢查，若屬質量問題及時返回本廠檢查

5.非專業人員請勿拆開儀表線路板或更改其它裝置。

七、訂貨須知

1.訂貨時應注明量程 ,精度等級,接口尺寸.

2.用戶無DC24V電源時,本廠可提供220VAC供電產品。

3. 本公司保留由于產品技術和工藝更新對本說明書的修改權，若有更改,不再另行通知，
