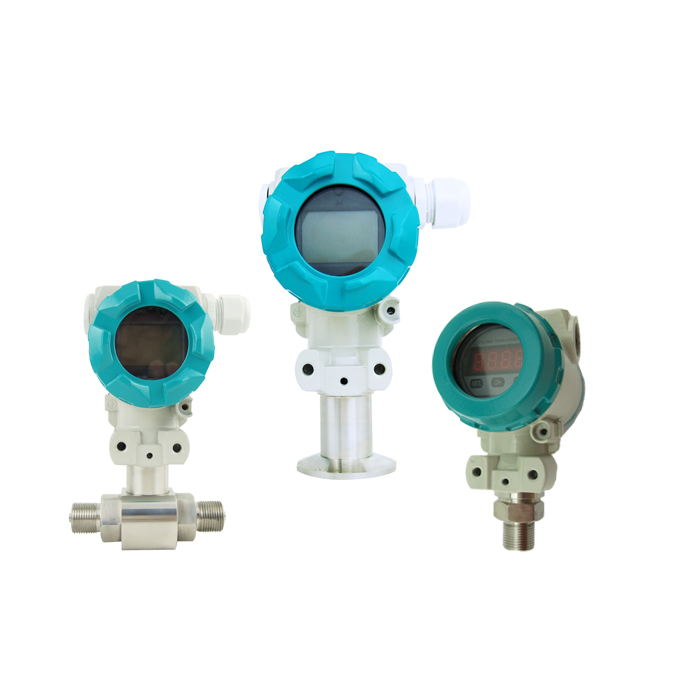

HLT-503B防爆壓力變送器

一、 概述

    壓力變送器、采用進口傳感器壓力敏感元件,用計算機激光調阻進行溫度補償,采用一體化接線盒設計。具有專用接線端子以及數字顯示，安裝、校驗、維修方便。本系列產品適應于石油、水利、化工、冶金、電力、輕工、科研、環保等各種企事業單位，實現對流體壓力的測量并適用于各種場合全天候環境及各種腐蝕性流體。

二、 主要特點

u 多種量程選擇；

u 數字、液晶壓力顯示；

u 量程調試方便；

u 反向極性保護及限流保護；

u 抗雷擊、抗沖擊；

u 本質安全防爆；體積小、外形美觀、性價比高；

u 高精度、高穩定性、高可靠性；

三 、技術性能

四、 外型尺寸

五 、電氣接線

信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是通過信號線接到變送器的，不需要另外的接線。

信號線可采用雙絞線。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要在強電設備附近通過。

變送器電氣殼體上的穿線孔，應當密封或者塞住（用密封膠）以避免電氣殼內潮氣積聚。如果穿線孔不密封，則安裝變送器時，應使穿線孔朝下，以便排除液體。

信號線也可以浮空或在信號回路中任何一點接地，變送器外殼也可以接地或不接地。

因?yàn)樽兯推魍ㄟ^(guò)電容耦合接地，所以檢查絕緣電阻時，不能用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。

六、液晶產品菜單設定

“用戶菜單”

   進入密碼為“00001”，可進行顯示單位，顯示分辨率，以及顯示模式的設定。

Unt： 用戶單位設置，可設范圍(0～18)，菜單提示符為設定的各個單位

   單位設定共有19 種，分別為“MPa”,“KPa”,“Pa”,“bar”,“mbar”,“PSI”, “mH2O”, “mmH2O”, “InH2O”, “ftH2O”, “mHg”,“mmHg”,“InHg”,“Kg/cm2”,“atm”,“Torr”,“m”,“cm”,“mm”

dot： 顯示精度設置，可設范圍(0～4)，菜單提示符為當前壓力單位

顯示分辨率即測量模式時顯示的小數位數，用戶可根據現場使用要求對其設定，顯示小數位數并非越多越好，應優先保證顯示值的穩定。同時此菜單值會受到標定時變送器最大顯示值的限制，若設定的小數點顯示位數在顯示變送器最大顯示值時超出5 位顯示范圍時，則設定的小數位數會被限制在保證最大顯示值能被正常顯示的范圍內。

例如：變送器標定范圍為0.0000～20.000MPa；則顯示精度的設定范圍為（0～3），

若顯示精度設定值為4 時，最大顯示值將超出最大5 位的顯示范圍

SHO：顯示模式設定，可設范圍(0～5)

    “0”--顯示主變量，提示符“-PV-”

    “1”--顯示電流， 提示符“-mA-”

    “2”--顯示百分比，提示符“-%-”

“3”--主變量與電流交替顯示， 提示符“PV-mA”

“4”--主變量與百分比交替顯示，提示符“PV--%”

“5”--電流與百分比交替顯示， 提示符“mA--%”

七、注意事項

1、請按圖示接線方法正確接線。若接反，由于變送器內部采用了保護措施，將無信號輸出。變送器接通電源即可工作，但預熱30分鐘后的輸出信號較穩定可靠。

2、該變送器使用在對硅和不銹鋼無蝕害的介質中（特殊防腐型除外）。

3、所測系統可出現的最大壓力不能超過額定過載值，變送器背壓端不能直接接導電性、腐蝕性液體或氣體，液位密封型導氣電纜的導氣孔不能堵塞。

4、嚴禁將尖而硬的東西伸入壓力輸出孔，齊平膜型變送器的膜片不能用手等任何東西碰撞。

5、本產品屬精密的一次測量?jī)x表，嚴禁隨意摔打，強力夾持，拆卸或用尖銳的金屬器具捅引壓孔。

  6、儀表盡可能安裝于通風、干燥、無蝕、蔭涼之處。如現場環境惡劣，應采取妥善措施保護儀表。

    7、輸出異常，停機檢查，若屬產品質量問題隨保修卡和使用說明書一起返回本廠維修和退換。

8、非專業人員請勿拆開儀表線路板或更改其它裝置。
