HLT-20A 深海耐水壓水底位移傳感器LVDT

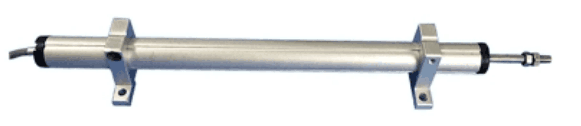

產品描述：HLT-20A 深海耐水壓水底位移傳感器LVDT ，特殊密封處理，在3000米水底也可以測量位移變化，超強耐水壓

服務熱線:18665984213


一原理：

HLT-20S深海系列位移傳感器（LVDT）是基于變壓器原理。通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移變化量與輸出電訊號（電壓或電流）變化量呈精密線性關系，可以直接把機械位移變化量轉變?yōu)闃?biāo)準電訊號供給電腦數據

采集或PLC進行過程控制。

HLT-20S系列位移傳感器（LVDT）是將傳感器線圈和電子線路安裝在一個不

銹鋼管里，實現了機電一體化，具有較強的抗干擾能力。該系列產品具有行程

大、精度高、穩定性好、安裝使用方便等優點。是位移、距離、伸長、移動、

厚度、振動、膨脹、液位、壓縮，應變等物理量的檢測和分析的有力工具。

HLT-20S系列位移傳感器（LVDT）廣泛應用于航天、航空、電力、石油化工、

機械、軍工、紡織、汽車、煤炭、地震監測、高等院校及科研院所等領域，既

可以與儀表配套使用，也可以單獨使用。

工作原理

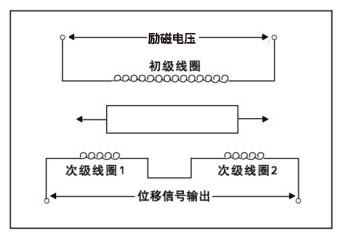

圖片2.png 初級線圈-次級線圈原理圖

初級線圈供給一定頻率的勵磁電壓（正弦波），螺旋管線圈內部產生均勻

的磁場，當鐵芯移動時，就改變了線圈內的磁場分布，從而改變了初級線圈和

次級線圈之間的互感量，次級線圈產生感應電動勢，隨著鐵芯位置的移動，初

級線圈和次級線圈之間的互感量不同，產生的感應電動勢也不同，兩組次級線

圈電動勢相減即為輸出電壓。輸出電壓與位移量之間成精密線性對應關系。

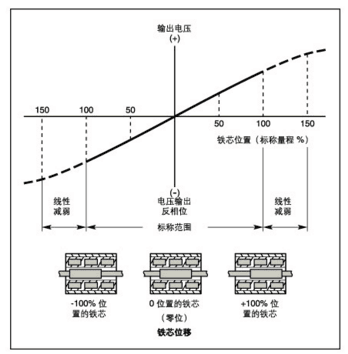

位移-輸出電壓線性關系圖

當鐵芯處于中間位置時，兩組次級線圈感應的電壓相等，但是相位相反，電

壓差值為0，當鐵芯向右移動時，右邊次級線圈感應電壓大于左邊，當鐵芯從中間,向左移動時，左邊的次級線圈感應電壓大于右邊。圖中實線部分為有效工作區域，虛線部分為非工作區域，非線性誤差大。

二產品性能：

產品性能
測量范圍寬	0.1mm～1000mm
精度	0.5%FS，0.2%FS，0.1%FS，0.05%FS可選
使用壽命	由于傳感器測量桿和線圈骨架之間存在一定空間間隙，他們之間相對運動沒有摩擦，不會損壞線圈，連續工作可以超過500000小時。
低噪聲	紋波及干擾噪聲約0.5～3Vp-p
響應速度	幅頻特性一般0 ～200HZ(-3db)，最高可以達到0 ~1000HZ
溫度系數	±0.0035%～±0.02%/^oC.FS
無零點殘余電壓	電路元器件均采用國外進口高性能器件，合理的電路布局消除了零點殘余電壓。
功耗	工作電流一般小于30mA
環境適應性強	特殊定制LVDT，可以耐腐蝕，耐核輻射，耐強磁干擾，高溫型位移傳感器可以達到工作溫度-40⁰C ～+250⁰C（傳感器和電路分開），高壓型位移傳感器，可以在封閉的液體或氣體耐壓：120MPa。

三電氣參數：

供電	9VDC 12VDC 24VDC（常用） ±9VDC ±12VDC ±15VD
輸出	0～5V 1～5V 0～10V 0～±5V 0～±10V 0～10mA 4～200mA

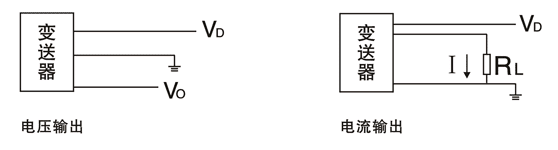

接線方式	電壓輸出型：電流輸出型：紅色線：V⁺紅色線：V⁺ 藍色線：GND（電源負與信號負共用）藍色線：GND（電源負與信號負共用）黃色線：VOUT 黃色線：IOUT
工作溫度	-20⁰C～70⁰C
儲存溫度	-50⁰C～150⁰C
環境濕度	<80%
抗振動	<2G/1KHz
電纜出線方式	直出、側出可選

四產品尺寸：


拉桿式

產品尺寸參考表

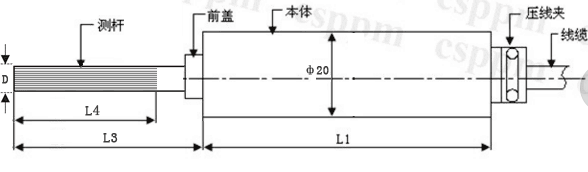

型號	L1(mm)	L2(mm) 回彈式	L3(mm) 拉桿式	L4(mm) 拉桿式	D 拉桿式
HLT-20S-1L/0.5D	101	13	25	20	M4
HLT-20S-2L/1D	101	13	25	20	M4
HLT-20S-5L/2.5D	101	18	25	20	M4
HLT-20S-10L/5D	121	23	25	20	M4
HLT-20S-15L/7.5D	121	28	25	20	M4
HLT-20S-20L/10D	121	33	25	20	M4
HLT-20S-30L/15D	133	43	25	20	M4
HLT-20S-40L/20D	157	53	25	20	M4
HLT-20S-50L/25D	157	63	25	20	M4
HLT-20S-80L/40D	201	93	25	20	M5
HLT-20S-100L/50D	261	115	25	20	M5
HLT-20S-150L/75D	311	165	25	20	M5
HLT-20S-200L/100D	361	225	25	20	M5
